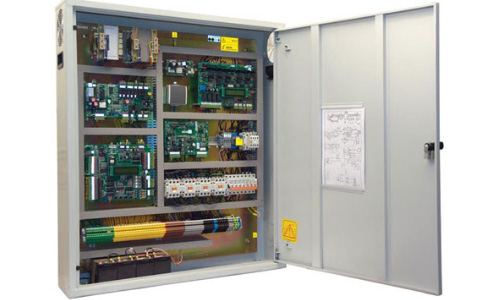

تابلو فرمان آسانسور چیست و چه نقشی در عملکرد آسانسور دارد؟

تابلو فرمان آسانسور مرکز کنترل و پردازش کل سیستم آسانسور است. این تجهیز الکترونیکی تمام فرمان‌های حرکتی، ایمنی و مدیریتی را دریافت، تحلیل و اجرا می‌کند و عملاً مغز آسانسور به شمار می‌رود. هر بار که کاربر دکمه یک طبقه را در کابین یا پاگرد فشار می‌دهد، این تابلو فرمان است که سیگنال را پردازش کرده، شرایط ایمنی را بررسی می‌کند و سپس دستور حرکت موتور، باز و بسته شدن درب‌ها و توقف دقیق در تراز طبقه را صادر می‌کند.

در یک تعریف فنی‌تر، تابلو فرمان مجموعه‌ای از بردهای الکترونیکی، کنترلر مرکزی، درایو کنترل دور موتور، تجهیزات حفاظتی و مدارهای قدرت است که در هماهنگی کامل با یکدیگر عمل می‌کنند تا حرکت کابین به‌صورت نرم، ایمن و بهینه انجام شود. این سیستم نه‌تنها وظیفه راه‌اندازی موتور را بر عهده دارد، بلکه بر پارامترهایی مانند سرعت، شتاب، ترمز، موقعیت کابین، وزن بار و وضعیت درب‌ها نیز نظارت می‌کند.

از نظر محل نصب، در آسانسورهای دارای موتورخانه، تابلو فرمان معمولاً داخل موتورخانه و در مجاورت موتور و تابلو برق اصلی نصب می‌شود. در آسانسورهای بدون موتورخانه، این تجهیز در فضای مشخصی داخل چاه یا در یک باکس محافظتی نصب می‌شود تا دسترسی سرویس‌کار حفظ شده و در عین حال ایمنی سیستم تضمین گردد.

اهمیت تابلو فرمان زمانی مشخص می‌شود که بدانیم هرگونه اختلال در این بخش می‌تواند کل سیستم آسانسور را متوقف کند یا حتی موجب بروز خطر شود. به همین دلیل انتخاب یک تابلو فرمان استاندارد، متناسب با ظرفیت ساختمان و نوع موتور، یکی از حیاتی‌ترین تصمیمات در طراحی و اجرای آسانسور است. کیفیت این قطعه مستقیماً بر نرمی حرکت، کاهش مصرف انرژی، طول عمر موتور و سطح ایمنی کاربران تأثیر می‌گذارد.

به بیان ساده‌تر، اگر موتور قلب آسانسور باشد، تابلو فرمان مغز آن است. بدون وجود یک سیستم کنترل دقیق و هوشمند، حتی قوی‌ترین موتور نیز نمی‌تواند عملکردی ایمن و پایدار داشته باشد.

تابلو فرمان آسانسور چگونه کار می‌کند؟

فرآیند دریافت فرمان از کابین و طبقات

همه چیز از یک درخواست ساده شروع می‌شود؛ کاربر داخل کابین دکمه طبقه مقصد را فشار می‌دهد یا در پاگرد شستی احضار را می‌زند. همین عمل، یک سیگنال الکتریکی تولید می‌کند که از طریق سیم‌کشی فرمان یا شبکه ارتباطی (در سیستم‌های جدید) به تابلو فرمان می‌رسد. نکته مهم این است که این سیگنال صرفاً «درخواست حرکت» نیست، بلکه یک داده قابل پردازش است که باید در کنار ده‌ها داده دیگر تحلیل شود تا تصمیم درست گرفته شود.

در سیستم‌های معمول، فرمان‌های کابین و طبقات به ورودی‌های مشخصی در تابلو فرمان متصل‌اند. کنترلر مرکزی، این ورودی‌ها را دائماً اسکن می‌کند و به محض ثبت یک فرمان جدید، آن را در صف درخواست‌ها قرار می‌دهد. اگر آسانسور تک‌کابین باشد، تصمیم‌گیری ساده‌تر است و معمولاً بر اساس جهت حرکت فعلی و نزدیک‌ترین توقف منطقی انجام می‌شود. اما اگر سیستم دارای چند آسانسور یا الگوریتم مدیریت ترافیک باشد، همین مرحله دریافت فرمان می‌تواند به یک فرآیند تصمیم‌سازی پیچیده تبدیل شود تا درخواست‌ها بین کابین‌ها تقسیم شود و زمان انتظار کاهش پیدا کند.

در مرحله دریافت فرمان، تابلو فرمان علاوه بر اینکه متوجه می‌شود «چه طبقه‌ای درخواست شده»، تشخیص می‌دهد فرمان از کجا آمده است؛ از کابین یا از طبقه. این تفاوت مهم است چون رفتار سیستم در برخی سناریوها متفاوت می‌شود. برای مثال در بسیاری از تنظیمات، فرمان‌های کابین نسبت به احضار طبقات اولویت متفاوت دارند یا ممکن است در ساعات پرتردد، سیستم برای کاهش توقف‌های بی‌مورد، الگوی پاسخ‌دهی خود را تغییر دهد.

نکته حیاتی این است که ثبت فرمان به معنی اجرای فوری آن نیست. تابلو فرمان در همین نقطه، فرمان را فقط «می‌پذیرد» و آماده می‌کند تا در گام بعدی توسط کنترلر اصلی تحلیل شود. به همین دلیل است که حتی اگر کاربر یک دکمه را بزند، ممکن است آسانسور بلافاصله حرکت نکند؛ چون سیستم قبل از هر حرکت باید شرایط ایمنی و منطق سرویس‌دهی را بررسی کند.

پردازش داده توسط کنترلر اصلی

پس از آن‌که فرمان از کابین یا طبقات دریافت شد، مرحله حیاتی پردازش آغاز می‌شود. در این نقطه، کنترلر اصلی که به‌نوعی مغز تابلو فرمان محسوب می‌شود، وارد عمل می‌شود. این کنترلر معمولاً یک میکروپروسسور یا میکروکنترلر صنعتی است که به‌صورت لحظه‌ای ده‌ها ورودی را مانیتور می‌کند و بر اساس الگوریتم برنامه‌ریزی‌شده تصمیم می‌گیرد.

اولین اقدام کنترلر، بررسی وضعیت ایمنی سیستم است. این بررسی شامل تحلیل سیگنال‌های مربوط به قفل بودن درب‌ها، وضعیت پاراشوت، سلامت فاز برق، نبود اضافه‌بار در کابین، فعال نبودن کلید توقف اضطراری و صحت عملکرد سنسورهای موقعیت است. اگر حتی یکی از این شرایط در وضعیت غیرایمن قرار داشته باشد، فرمان حرکت صادر نمی‌شود و سیستم در حالت توقف باقی می‌ماند.

در گام بعد، کنترلر موقعیت فعلی کابین را با استفاده از داده‌های انکودر یا سنسورهای طبقات تشخیص می‌دهد. سپس فاصله تا طبقه مقصد و جهت حرکت را محاسبه می‌کند. اگر کابین در حال حرکت باشد، کنترلر تصمیم می‌گیرد آیا درخواست جدید در مسیر فعلی قرار دارد یا باید در چرخه بعدی پاسخ داده شود. این همان منطق اولویت‌بندی درخواست‌ها است که در ساختمان‌های پرتردد اهمیت ویژه‌ای دارد.

پردازش در این مرحله فقط یک تصمیم ساده روشن یا خاموش نیست. کنترلر باید مشخص کند با چه شتابی حرکت آغاز شود، در چه نقطه‌ای کاهش سرعت اتفاق بیفتد، و چگونه توقف دقیق در تراز طبقه انجام شود. تمامی این پارامترها بر اساس تنظیمات نرم‌افزاری داخل تابلو فرمان تعریف می‌شوند و در بسیاری از سیستم‌های مدرن قابل برنامه‌ریزی و شخصی‌سازی هستند.

در تابلو فرمان‌های پیشرفته، پردازش داده‌ها علاوه بر کنترل حرکت، شامل ثبت خطاها، ذخیره تاریخچه عملکرد و حتی ارتباط با سیستم مانیتورینگ ساختمان نیز می‌شود. به همین دلیل امروزه تابلو فرمان فقط یک مدار فرمان ساده نیست، بلکه یک سیستم هوشمند کنترل صنعتی محسوب می‌شود که در لحظه تصمیم‌سازی می‌کند.

به زبان ساده، در این مرحله تابلو فرمان تصمیم می‌گیرد «آیا حرکت انجام شود یا خیر» و اگر پاسخ مثبت باشد «چگونه این حرکت به ایمن‌ترین و نرم‌ترین شکل ممکن اجرا شود».

ارسال فرمان به موتور و درب‌ها

پس از آن‌که کنترلر اصلی تصمیم به حرکت گرفت و تمامی شرایط ایمنی تأیید شد، مرحله اجرای فرمان آغاز می‌شود. در این مرحله تابلو فرمان سیگنال‌های کنترلی را به بخش قدرت ارسال می‌کند تا موتور، ترمز و سیستم درب‌ها وارد عمل شوند. این انتقال فرمان از طریق مدارهای قدرت، درایو و کنتاکتورها انجام می‌شود و باید کاملاً هماهنگ و بدون تأخیر باشد.

در آسانسورهای قدیمی‌تر که سیستم دو سرعته داشتند، کنترل حرکت از طریق قطع و وصل کنتاکتورها انجام می‌شد. در این مدل‌ها تغییر سرعت به‌صورت پله‌ای بود و همین موضوع باعث ایجاد ضربه اولیه و لرزش در شروع و توقف می‌شد. اما در سیستم‌های مدرن که مجهز به درایو کنترل دور هستند، فرمان حرکت به درایو ارسال می‌شود و درایو با تنظیم همزمان ولتاژ و فرکانس، موتور را به‌صورت تدریجی راه‌اندازی می‌کند. این فرآیند باعث می‌شود سرعت از صفر به‌آرامی افزایش یابد و حرکت کاملاً نرم آغاز شود.

همزمان با فعال شدن موتور، سیستم ترمز نیز تحت کنترل تابلو فرمان عمل می‌کند. ابتدا موتور در حالت آماده به کار قرار می‌گیرد و سپس فرمان آزاد شدن ترمز صادر می‌شود. این ترتیب اهمیت زیادی دارد زیرا اگر ترمز پیش از ایجاد گشتاور کافی آزاد شود، ممکن است کابین دچار تکان ناگهانی شود. هماهنگی دقیق بین درایو، موتور و ترمز یکی از مهم‌ترین وظایف تابلو فرمان در این مرحله است.

در طول حرکت، تابلو فرمان به‌صورت لحظه‌ای داده‌های موقعیت را دریافت می‌کند و با نزدیک شدن به طبقه مقصد، فرمان کاهش سرعت را صادر می‌کند. این کاهش سرعت کاملاً کنترل‌شده است و به‌گونه‌ای انجام می‌شود که کابین بدون ضربه در تراز دقیق طبقه متوقف شود. پس از توقف کامل، ترمز فعال می‌شود و سپس فرمان باز شدن درب‌ها صادر می‌گردد.

کنترل درب‌ها نیز بخشی مهم از این مرحله است. تابلو فرمان وضعیت قفل درب‌ها، سنسورهای ایمنی و فتوسل‌ها را بررسی می‌کند تا از باز و بسته شدن ایمن آن‌ها اطمینان حاصل کند. اگر مانعی در مسیر درب تشخیص داده شود، فرمان بسته شدن متوقف می‌شود و درب مجدداً باز می‌گردد. این هماهنگی میان حرکت کابین و عملکرد درب‌ها نشان می‌دهد که تابلو فرمان تنها مسئول حرکت عمودی نیست، بلکه کل چرخه عملیاتی آسانسور را مدیریت می‌کند.

در نهایت می‌توان گفت این مرحله، نقطه‌ای است که تصمیم‌گیری نرم‌افزاری به اجرای سخت‌افزاری تبدیل می‌شود. هر خطا یا ضعف در این بخش می‌تواند به لرزش، توقف ناگهانی یا کاهش عمر قطعات منجر شود. به همین دلیل کیفیت طراحی تابلو فرمان در این قسمت اهمیت ویژه‌ای دارد.

نقش الگوریتم‌های کنترل حرکت در نرمی استارت و استپ

یکی از تفاوت‌های اساسی میان یک آسانسور قدیمی و یک سیستم مدرن، کیفیت حرکت آن است. نرمی استارت و استپ نه‌تنها بر راحتی کاربران تأثیر می‌گذارد، بلکه مستقیماً با عمر مفید موتور، گیربکس، سیم‌بکسل و قطعات مکانیکی در ارتباط است. این نرمی حاصل اجرای دقیق الگوریتم‌های کنترل حرکت در داخل تابلو فرمان است.

در تابلو فرمان‌های پیشرفته، حرکت کابین بر اساس منحنی‌های شتاب و کاهش شتاب کنترل می‌شود. به این منحنی‌ها در اصطلاح صنعتی Motion Profile گفته می‌شود. کنترلر اصلی با همکاری درایو، سرعت را به‌صورت تدریجی افزایش می‌دهد تا از ایجاد شوک مکانیکی جلوگیری شود. این فرآیند که با عنوان Ramp Up شناخته می‌شود، مانع از انتقال ضربه ناگهانی به کابین و سازه می‌گردد.

در نزدیکی طبقه مقصد، الگوریتم وارد فاز کاهش سرعت یا Ramp Down می‌شود. در این مرحله سرعت به‌صورت کاملاً محاسبه‌شده کاهش می‌یابد تا توقف دقیق در تراز طبقه انجام شود. اگر این کاهش سرعت به‌درستی مدیریت نشود، کابین ممکن است چند سانتی‌متر بالاتر یا پایین‌تر از سطح طبقه متوقف شود که علاوه بر ایجاد نارضایتی، خطرآفرین نیز هست. بنابراین الگوریتم‌های Leveling وظیفه دارند دقت توقف را تضمین کنند.

در سیستم‌های هوشمندتر، کنترل حرکت بر اساس بار کابین نیز تنظیم می‌شود. زمانی که کابین سبک یا سنگین باشد، رفتار موتور متفاوت است و تابلو فرمان با تحلیل داده‌های سنسور وزن، پارامترهای حرکتی را اصلاح می‌کند تا کیفیت حرکت در همه شرایط ثابت بماند. این موضوع در ساختمان‌های پرتردد اهمیت ویژه‌ای دارد.

علاوه بر این، برخی تابلو فرمان‌های پیشرفته دارای الگوریتم‌های حذف لرزش هستند که با تحلیل نویزهای مکانیکی، فرمان‌های اصلاحی جزئی صادر می‌کنند. این قابلیت باعث می‌شود حرکت حتی در سرعت‌های بالا نیز کاملاً پایدار و بی‌لرزش باشد.

در واقع آنچه کاربران به‌عنوان «حرکت نرم آسانسور» تجربه می‌کنند، نتیجه هماهنگی دقیق میان نرم‌افزار کنترلر، درایو الکترونیکی و پارامترهای برنامه‌ریزی‌شده داخل تابلو فرمان است. هرچه این الگوریتم‌ها پیشرفته‌تر باشند، مصرف انرژی کمتر، استهلاک پایین‌تر و رضایت کاربران بیشتر خواهد بود.

انواع تابلو فرمان آسانسور و تفاوت آن‌ها

شناخت انواع تابلو فرمان آسانسور برای انتخاب صحیح سیستم کنترل بسیار مهم است، زیرا نوع تابلو مستقیماً بر کیفیت حرکت، میزان مصرف انرژی، هزینه نگهداری و سطح ایمنی تأثیر می‌گذارد. تابلوهای فرمان بر اساس تکنولوژی کنترل، نوع موتور و کاربرد ساختمان به دسته‌های مختلفی تقسیم می‌شوند. هر یک از این مدل‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند و انتخاب آن‌ها باید متناسب با ظرفیت ساختمان و میزان تردد انجام شود.

در ادامه، هر نوع تابلو فرمان را به‌صورت جداگانه و فنی بررسی می‌کنیم.

تابلو فرمان رله‌ای

تابلو فرمان رله‌ای قدیمی‌ترین نسل سیستم‌های کنترل آسانسور محسوب می‌شود. در این مدل، منطق کنترل حرکت بر پایه رله‌ها و کنتاکت‌های الکترومکانیکی طراحی شده است. تصمیم‌گیری‌ها از طریق مدارهای سیم‌کشی شده انجام می‌شود و خبری از پردازش نرم‌افزاری پیشرفته نیست.

این تابلوها در گذشته کاربرد گسترده‌ای داشتند اما به دلیل پیچیدگی سیم‌کشی، مصرف انرژی بالاتر، سرعت پاسخ‌دهی پایین‌تر و دشواری عیب‌یابی، امروزه تقریباً منسوخ شده‌اند. همچنین حرکت در این سیستم‌ها معمولاً با ضربه و لرزش همراه بود زیرا کنترل شتاب به‌صورت دقیق انجام نمی‌شد.

با وجود قدیمی بودن، در برخی پروژه‌های بازسازی ممکن است هنوز با این نوع تابلو مواجه شویم. اما در ساختمان‌های جدید استفاده از آن توصیه نمی‌شود.

تابلو فرمان دیجیتال

تابلو فرمان دیجیتال نسل پیشرفته‌تری از سیستم‌های کنترل آسانسور است که به جای منطق مبتنی بر رله‌های مکانیکی، از میکروکنترلرها و بردهای الکترونیکی هوشمند برای پردازش داده‌ها استفاده می‌کند. در این نوع تابلو، تصمیم‌گیری‌ها بر اساس برنامه‌ریزی نرم‌افزاری انجام می‌شود و همین موضوع دقت، سرعت و انعطاف‌پذیری سیستم را به شکل قابل‌توجهی افزایش می‌دهد.

در تابلوهای دیجیتال، تمامی ورودی‌ها مانند فرمان‌های کابین، شستی طبقات، وضعیت سنسورها، کنترل فاز و سیستم‌های ایمنی به برد اصلی منتقل می‌شوند. کنترلر با تحلیل این داده‌ها، بهترین سناریوی حرکت را انتخاب می‌کند. این فرآیند باعث می‌شود حرکت آسانسور نرم‌تر، توقف دقیق‌تر و مدیریت ترافیک هوشمندانه‌تر انجام شود.

یکی از مزایای مهم تابلو فرمان دیجیتال، امکان تنظیم و تغییر پارامترها از طریق نرم‌افزار است. شتاب، سرعت نامی، زمان باز ماندن درب، نحوه پاسخ به درخواست‌ها و حتی نوع عملکرد در ساعات پرتردد قابل برنامه‌ریزی است. این ویژگی به نصاب و سرویس‌کار اجازه می‌دهد سیستم را دقیقاً مطابق شرایط ساختمان تنظیم کند.

از نظر عیب‌یابی نیز این نوع تابلو عملکرد بهتری دارد. بسیاری از مدل‌های دیجیتال دارای نمایشگر خطا هستند که کدهای ایراد را ثبت و نمایش می‌دهند. این قابلیت زمان تعمیر و سرویس را کاهش داده و هزینه نگهداری را پایین می‌آورد.

با وجود مزایای متعدد، باید توجه داشت که کیفیت قطعات الکترونیکی و طراحی برد در این تابلوها بسیار اهمیت دارد. استفاده از قطعات ضعیف یا غیر استاندارد می‌تواند باعث بروز خطاهای مکرر یا کاهش طول عمر سیستم شود. به همین دلیل انتخاب برند معتبر در این بخش حیاتی است.

به طور کلی، تابلو فرمان دیجیتال گزینه‌ای مناسب برای اکثر ساختمان‌های مسکونی و اداری متوسط محسوب می‌شود و نسبت به مدل‌های رله‌ای عملکردی دقیق‌تر و ایمن‌تر ارائه می‌دهد.

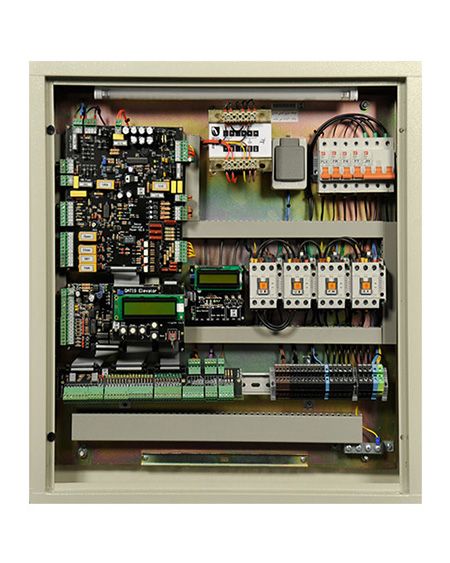

تابلو فرمان دو سرعته

تابلو فرمان دو سرعته یکی از سیستم‌های کنترلی متداول در نسل‌های قدیمی‌تر آسانسورهای کششی است که بر پایه موتورهای القایی با دو دور متفاوت کار می‌کند. در این مدل، موتور دارای دو سیم‌پیچ جداگانه برای سرعت تند و سرعت کند است و تغییر سرعت از طریق جابجایی مدار بین این دو حالت انجام می‌شود.

در هنگام شروع حرکت، موتور معمولاً با دور تند راه‌اندازی می‌شود و در نزدیکی طبقه مقصد، سیستم به دور کند تغییر وضعیت می‌دهد تا کابین با سرعت پایین‌تری به نقطه توقف برسد. این تغییر سرعت به‌صورت پله‌ای انجام می‌شود و به همین دلیل در بسیاری از موارد با ضربه یا لرزش همراه است. نبود کنترل پیوسته روی فرکانس و ولتاژ باعث می‌شود شتاب و کاهش شتاب به‌صورت نرم و تدریجی نباشد.

از نظر مصرف انرژی، سیستم‌های دو سرعته نسبت به مدل‌های درایودار بازده پایین‌تری دارند. همچنین به دلیل استارت‌های ناگهانی، استهلاک قطعات مکانیکی مانند گیربکس، سیم‌بکسل و ترمز بیشتر است. این موضوع در ساختمان‌های پرتردد می‌تواند هزینه‌های نگهداری را افزایش دهد.

با این حال، تابلو فرمان دو سرعته در مقایسه با مدل‌های رله‌ای ساختار ساده‌تری داشته و هنوز هم در برخی ساختمان‌های قدیمی یا پروژه‌های اقتصادی مورد استفاده قرار می‌گیرد. هزینه اولیه این سیستم کمتر از تابلوهای درایودار است، اما در بلندمدت به دلیل مصرف برق بالاتر و استهلاک بیشتر، ممکن است اقتصادی نباشد.

امروزه در پروژه‌های جدید، استفاده از تابلو فرمان دو سرعته به‌تدریج کاهش یافته و جای خود را به سیستم‌های مجهز به درایو کنترل دور داده است که حرکت بسیار نرم‌تر و مصرف انرژی بهینه‌تری ارائه می‌کنند.

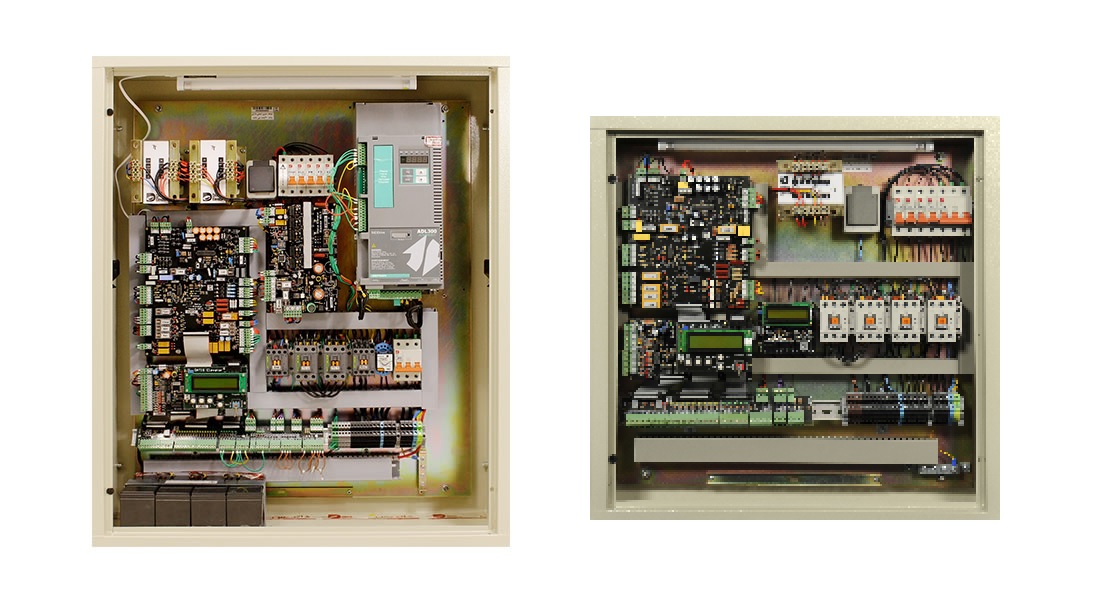

تابلو فرمان درایودار (۳VF / VVVF)

تابلو فرمان درایودار که با عنوان 3VF یا VVVF نیز شناخته می‌شود، پیشرفته‌ترین و استانداردترین سیستم کنترل آسانسور در پروژه‌های امروزی محسوب می‌شود. در این مدل، یک درایو الکترونیکی کنترل دور وظیفه تنظیم همزمان ولتاژ و فرکانس موتور را بر عهده دارد. همین قابلیت باعث می‌شود حرکت کابین کاملاً تدریجی، نرم و بدون ضربه انجام شود.

در این سیستم، موتور از حالت سکون به‌صورت پله‌ای روشن نمی‌شود، بلکه با یک منحنی شتاب کنترل‌شده شروع به حرکت می‌کند. افزایش سرعت به شکل کاملاً پیوسته انجام می‌شود و در نزدیکی طبقه مقصد نیز کاهش سرعت با دقت بالا صورت می‌گیرد. نتیجه این فرآیند، توقف دقیق در تراز طبقه و حذف لرزش‌های آزاردهنده است.

یکی از مهم‌ترین مزایای تابلو فرمان درایودار، کاهش چشمگیر مصرف انرژی است. درایو با بهینه‌سازی جریان ورودی به موتور، از هدررفت انرژی جلوگیری می‌کند و در برخی مدل‌ها حتی قابلیت بازیابی انرژی در زمان حرکت رو به پایین را نیز دارد. این ویژگی در ساختمان‌های پرتردد می‌تواند تأثیر قابل توجهی بر هزینه برق داشته باشد.

از نظر فنی، این تابلوها امکان تنظیم دقیق پارامترهای حرکتی مانند شتاب، سرعت نامی، منحنی توقف و گشتاور موتور را فراهم می‌کنند. به همین دلیل می‌توان سیستم را دقیقاً متناسب با ظرفیت موتور، تعداد طبقات و نوع کاربری ساختمان تنظیم کرد. این انعطاف‌پذیری در مدل‌های دو سرعته وجود ندارد.

همچنین طول عمر قطعات مکانیکی در سیستم‌های درایودار بیشتر است، زیرا حذف شوک‌های ناگهانی باعث کاهش استهلاک گیربکس، ترمز و سیم‌بکسل می‌شود. در نتیجه هزینه نگهداری در بلندمدت کاهش می‌یابد.

امروزه تقریباً تمامی پروژه‌های جدید مسکونی، اداری و تجاری از تابلو فرمان درایودار استفاده می‌کنند، زیرا علاوه بر کیفیت حرکت بالا، استانداردهای ایمنی و بهره‌وری انرژی را نیز بهتر پوشش می‌دهد.

تابلو فرمان آسانسور هیدرولیک

تابلو فرمان آسانسور هیدرولیک مخصوص سیستم‌هایی طراحی شده است که به‌جای موتور کششی و سیم‌بکسل، از جک هیدرولیک و پاور یونیت برای حرکت کابین استفاده می‌کنند. در این نوع آسانسور، کابین با فشار روغن داخل سیلندر حرکت می‌کند و ساختار کنترل آن با آسانسورهای کششی تفاوت اساسی دارد.

در سیستم‌های هیدرولیک، تابلو فرمان وظیفه کنترل پمپ هیدرولیک، شیرهای برقی و مدارهای ایمنی را بر عهده دارد. هنگام صدور فرمان حرکت به سمت بالا، تابلو فرمان موتور پمپ را فعال می‌کند تا روغن به داخل سیلندر هدایت شود و جک کابین را بالا ببرد. برای حرکت به سمت پایین، معمولاً با باز شدن کنترل‌شده شیر تخلیه، کابین به‌صورت تدریجی پایین می‌آید. بنابراین برخلاف سیستم کششی، در حرکت نزولی معمولاً موتور فعال نیست و کنترل سرعت کاملاً وابسته به تنظیم دقیق شیرهای هیدرولیک است.

یکی از ویژگی‌های مهم تابلو فرمان هیدرولیک، مدیریت دقیق فشار سیستم است. اگر فشار بیش از حد مجاز افزایش یابد یا نشتی در مدار ایجاد شود، تابلو فرمان باید به‌سرعت واکنش نشان دهد و از ادامه حرکت جلوگیری کند. به همین دلیل سیستم‌های حفاظتی در این مدل اهمیت ویژه‌ای دارند.

آسانسورهای هیدرولیک بیشتر در ساختمان‌های کم‌ارتفاع یا پروژه‌هایی که محدودیت فضای موتورخانه دارند استفاده می‌شوند. این سیستم‌ها معمولاً سرعت کمتری نسبت به آسانسورهای کششی دارند اما برای ارتفاع‌های پایین عملکرد قابل قبولی ارائه می‌دهند. تابلو فرمان این مدل‌ها به‌گونه‌ای طراحی می‌شود که هماهنگی کامل میان پمپ، شیرها و سنسورهای فشار برقرار باشد تا حرکت کابین نرم و کنترل‌شده انجام شود.

از نظر مصرف انرژی، حرکت رو به بالا در سیستم‌های هیدرولیک معمولاً مصرف برق بیشتری دارد زیرا موتور پمپ باید فشار لازم را تأمین کند. به همین دلیل انتخاب تابلو فرمان با طراحی بهینه و کیفیت قطعات بالا اهمیت زیادی دارد تا راندمان سیستم افزایش یابد و استهلاک کاهش پیدا کند.

به طور کلی، تابلو فرمان هیدرولیک برای کاربردهای خاص و ساختمان‌های کم‌ارتفاع مناسب است و ساختار آن متناسب با مکانیزم جک و مدار روغن طراحی می‌شود، نه بر اساس درایو و موتور کششی.

اجزای اصلی تابلو فرمان آسانسور و نقش هر کدام

تابلو فرمان آسانسور از مجموعه‌ای از قطعات الکترونیکی و الکتریکی تشکیل شده است که هرکدام وظیفه مشخصی در کنترل حرکت، تأمین ایمنی و مدیریت سیستم دارند. شناخت دقیق این اجزا برای انتخاب، نصب، سرویس و عیب‌یابی اهمیت زیادی دارد، زیرا عملکرد صحیح کل آسانسور وابسته به هماهنگی کامل این بخش‌هاست.

در این بخش، هر جزء را به‌صورت جداگانه و فنی بررسی می‌کنیم.

برد اصلی یا کنترلر مرکزی

برد اصلی مهم‌ترین بخش تابلو فرمان است و به‌عنوان مغز سیستم شناخته می‌شود. تمامی ورودی‌ها از جمله فرمان‌های کابین، سیگنال‌های سنسورها، وضعیت درب‌ها، کنترل فاز و سیستم‌های ایمنی به این برد وارد می‌شوند. کنترلر پس از تحلیل داده‌ها، تصمیم‌گیری کرده و فرمان‌های لازم را به بخش قدرت یا درایو ارسال می‌کند.

در تابلوهای مدرن، این برد دارای میکروپروسسور صنعتی است که امکان اجرای الگوریتم‌های پیشرفته کنترل حرکت، مدیریت ترافیک و ثبت خطا را فراهم می‌کند. کیفیت طراحی این برد مستقیماً بر پایداری و طول عمر سیستم تأثیر دارد.

درایو کنترل دور موتور

درایو کنترل دور موتور یکی از مهم‌ترین قطعات در تابلو فرمان‌های مدرن است و نقش مستقیم در کیفیت حرکت آسانسور دارد. این تجهیز الکترونیکی وظیفه تنظیم همزمان ولتاژ و فرکانس ورودی به موتور را بر عهده دارد تا سرعت و گشتاور موتور به‌صورت کاملاً کنترل‌شده تغییر کند.

در سیستم‌های بدون درایو، موتور به‌صورت ناگهانی وارد مدار می‌شود که همین موضوع باعث ایجاد ضربه اولیه و لرزش در کابین می‌شود. اما در سیستم‌های مجهز به درایو، استارت به شکل تدریجی انجام می‌شود و افزایش سرعت مطابق با منحنی شتاب برنامه‌ریزی‌شده صورت می‌گیرد. همین فرآیند باعث حذف شوک مکانیکی و افزایش آسایش کاربران می‌شود.

درایو علاوه بر کنترل استارت، نقش مهمی در توقف نرم نیز دارد. با نزدیک شدن کابین به طبقه مقصد، درایو فرکانس را کاهش می‌دهد و موتور به‌آرامی وارد فاز کاهش سرعت می‌شود. این عملکرد باعث می‌شود کابین دقیقاً در تراز طبقه متوقف شود و از خطای توقف بالا یا پایین‌تر جلوگیری گردد.

یکی دیگر از مزایای درایو، بهینه‌سازی مصرف انرژی است. با تنظیم دقیق جریان ورودی به موتور، از هدررفت انرژی جلوگیری می‌شود. در برخی مدل‌های پیشرفته، درایو قادر است انرژی تولیدشده در حرکت نزولی را بازیابی کرده و به شبکه بازگرداند که این موضوع در ساختمان‌های پرتردد اهمیت اقتصادی بالایی دارد.

کیفیت برند درایو و هماهنگی آن با موتور آسانسور بسیار حیاتی است. انتخاب درایو نامناسب می‌تواند منجر به خطاهای مکرر، افزایش دمای سیستم و کاهش عمر قطعات شود. به همین دلیل در طراحی تابلو فرمان، سازگاری کامل بین موتور و درایو باید در نظر گرفته شود.

کنتاکتورها و رله‌ها

کنتاکتورها و رله‌ها اجزای کلیدی در مدار قدرت و فرمان تابلو آسانسور هستند و نقش واسط میان کنترلر مرکزی و تجهیزات اجرایی مانند موتور، ترمز و سیستم‌های ایمنی را ایفا می‌کنند. این قطعات وظیفه قطع و وصل جریان‌های الکتریکی را بر عهده دارند و باید با دقت بالا و در زمان مناسب عمل کنند.

کنتاکتور یک کلید الکترومغناطیسی صنعتی است که برای کنترل جریان‌های با آمپر بالا در مدار قدرت استفاده می‌شود. زمانی که کنترلر فرمان حرکت صادر می‌کند، سیگنال به بوبین کنتاکتور ارسال می‌شود و تیغه‌های آن بسته می‌شوند تا برق سه‌فاز به موتور برسد. هماهنگی دقیق بین درایو، کنتاکتور و سیستم ترمز در این لحظه بسیار حیاتی است، زیرا هرگونه تأخیر یا قطع و وصل نامنظم می‌تواند به شوک مکانیکی یا آسیب به موتور منجر شود.

در کنار کنتاکتورها، رله‌ها معمولاً در مدار فرمان و سیگنال‌های کنترلی استفاده می‌شوند. رله‌ها جریان‌های کوچک‌تر را مدیریت می‌کنند و برای انتقال وضعیت سنسورها، فعال‌سازی مدارهای ایمنی یا ایجاد تأخیر زمانی به کار می‌روند. در تابلوهای قدیمی‌تر، بخش عمده منطق کنترل بر پایه رله‌ها طراحی شده بود، اما در سیستم‌های مدرن نقش آن‌ها بیشتر به عنوان عنصر حفاظتی یا واسط باقی مانده است.

کیفیت کنتاکتورها اهمیت ویژه‌ای دارد زیرا این قطعات تحت سیکل‌های قطع و وصل مکرر قرار دارند. استفاده از برندهای صنعتی معتبر باعث کاهش جرقه‌زنی، افزایش طول عمر و جلوگیری از سوختگی تیغه‌ها می‌شود. خرابی کنتاکتور می‌تواند منجر به حرکت ناقص موتور یا حتی توقف کامل آسانسور شود.

در یک طراحی استاندارد، کنتاکتورهای اصلی شامل کنتاکتور حرکت، کنتاکتور ترمز و در برخی موارد کنتاکتور ایمنی هستند که همگی تحت نظارت مستقیم تابلو فرمان کار می‌کنند. هماهنگی این اجزا تضمین‌کننده اجرای دقیق فرمان‌های صادرشده از کنترلر مرکزی است.

کنترل فاز و تجهیزات حفاظتی

کنترل فاز یکی از حیاتی‌ترین قطعات حفاظتی در تابلو فرمان آسانسور است که وظیفه نظارت بر کیفیت برق ورودی را بر عهده دارد. آسانسورها معمولاً با برق سه‌فاز کار می‌کنند و هرگونه اختلال در توالی فاز، قطع یکی از فازها یا افت و افزایش غیرمجاز ولتاژ می‌تواند به موتور و درایو آسیب جدی وارد کند. کنترل فاز با بررسی مداوم ولتاژ و ترتیب فازها، در صورت بروز مشکل، فرمان قطع مدار را صادر می‌کند تا از آسیب جلوگیری شود.

در صورتی که یکی از فازها قطع شود یا جابجایی فاز رخ دهد، موتور ممکن است در جهت اشتباه بچرخد یا دچار افزایش جریان شود. این وضعیت می‌تواند باعث سوختن سیم‌پیچ موتور یا خرابی تجهیزات الکترونیکی شود. کنترل فاز پیش از راه‌اندازی موتور، شرایط برق را بررسی می‌کند و در صورت عدم تطابق با استاندارد تعریف‌شده، اجازه حرکت نمی‌دهد. این موضوع نقش مهمی در افزایش ایمنی و طول عمر سیستم دارد.

علاوه بر کنترل فاز، تجهیزات حفاظتی دیگری نیز در تابلو فرمان وجود دارد. کلیدهای مینیاتوری و کلیدهای محافظ جان برای حفاظت در برابر اتصال کوتاه و نشتی جریان به کار می‌روند. فیوزهای قدرت نیز از مدار در برابر جریان‌های بیش از حد محافظت می‌کنند. این تجهیزات در صورت بروز خطای الکتریکی، مدار را در کسری از ثانیه قطع می‌کنند تا از گسترش آسیب جلوگیری شود.

در برخی تابلوهای پیشرفته، ماژول‌های مانیتورینگ ولتاژ و جریان به‌صورت دیجیتال عمل می‌کنند و اطلاعات دقیق‌تری از وضعیت شبکه ارائه می‌دهند. این قابلیت باعث می‌شود سرویس‌کار بتواند پیش از بروز خرابی جدی، نوسانات غیرعادی را شناسایی کند.

در مجموع، کنترل فاز و تجهیزات حفاظتی نقش سپر دفاعی سیستم آسانسور را دارند. اگرچه این قطعات در حالت عادی کمتر مورد توجه قرار می‌گیرند، اما در شرایط خطا اولین و مهم‌ترین مانع در برابر آسیب‌های جدی هستند.

منبع تغذیه و سیستم پشتیبان

منبع تغذیه در تابلو فرمان آسانسور وظیفه تأمین برق مورد نیاز بردهای الکترونیکی، سیستم‌های کنترلی، سنسورها و تجهیزات فرمان را بر عهده دارد. اگرچه موتور اصلی معمولاً مستقیماً از برق سه‌فاز تغذیه می‌شود، اما مدارهای کنترل برای عملکرد پایدار به ولتاژهای پایین و تثبیت‌شده نیاز دارند. این ولتاژها توسط منابع تغذیه سوئیچینگ یا ترانس‌های مخصوص داخل تابلو تولید می‌شوند.

پایداری ولتاژ در این بخش اهمیت زیادی دارد، زیرا نوسانات شدید می‌تواند باعث ریست شدن برد اصلی یا اختلال در پردازش فرمان‌ها شود. به همین دلیل منابع تغذیه در تابلوهای استاندارد دارای فیلترهای حفاظتی و مدارهای تثبیت‌کننده هستند تا خروجی پایدار و ایمن ارائه دهند.

در کنار منبع تغذیه اصلی، سیستم‌های پشتیبان نیز در بسیاری از آسانسورها نصب می‌شوند. این سیستم‌ها معمولاً شامل UPS یا باتری اضطراری هستند که در زمان قطع برق وارد مدار می‌شوند. در صورت قطع برق شهری، تابلو فرمان با استفاده از این منبع پشتیبان می‌تواند کابین را به نزدیک‌ترین طبقه منتقل کرده و درب را باز کند تا مسافران در داخل کابین محبوس نشوند. این عملکرد که با عنوان سیستم نجات اضطراری شناخته می‌شود، یکی از الزامات مهم ایمنی در ساختمان‌های امروزی است.

در برخی پروژه‌های بزرگ، ژنراتور ساختمان نیز به‌عنوان منبع تغذیه اضطراری عمل می‌کند. در این شرایط تابلو فرمان باید قابلیت تشخیص بازگشت برق و سوییچ ایمن بین منابع تغذیه را داشته باشد. هماهنگی صحیح میان سیستم اصلی و پشتیبان مانع از شوک الکتریکی یا آسیب به تجهیزات می‌شود.

در نهایت می‌توان گفت منبع تغذیه و سیستم پشتیبان، تضمین‌کننده تداوم عملکرد و ایمنی در شرایط بحرانی هستند. بدون وجود این بخش، حتی بهترین سیستم کنترل نیز در زمان قطع برق قادر به ارائه عملکرد ایمن نخواهد بود.

سیستم‌های ارتباطی و موقعیت‌یابی کابین

در آسانسورهای مدرن، تابلو فرمان تنها یک مدار محلی نیست، بلکه مرکز یک شبکه ارتباطی داخلی است که اجزای مختلف آسانسور را به هم متصل می‌کند. سیستم‌های ارتباطی وظیفه انتقال داده بین برد اصلی، پنل کابین، شستی‌های طبقات، سنسورها، درایو و تجهیزات ایمنی را بر عهده دارند. این ارتباط باید سریع، پایدار و بدون نویز باشد، زیرا کوچک‌ترین اختلال می‌تواند منجر به خطای عملکرد شود.

در بسیاری از تابلوهای پیشرفته از پروتکل‌های ارتباطی صنعتی مانند CAN Bus یا RS485 استفاده می‌شود. این پروتکل‌ها امکان انتقال داده در فواصل طولانی داخل چاه آسانسور را فراهم می‌کنند و در برابر تداخل الکترومغناطیسی مقاوم هستند. استفاده از شبکه ارتباطی دیجیتال باعث کاهش حجم سیم‌کشی و افزایش دقت انتقال اطلاعات می‌شود.

در کنار ارتباط داده، سیستم موقعیت‌یابی کابین نقش اساسی در عملکرد دقیق آسانسور دارد. انکودر نصب‌شده روی موتور یا فلکه کششی، اطلاعات لحظه‌ای مربوط به سرعت و موقعیت را به تابلو فرمان ارسال می‌کند. این داده‌ها به کنترلر کمک می‌کند تا فاصله باقی‌مانده تا طبقه مقصد را محاسبه کرده و منحنی کاهش سرعت را تنظیم کند.

در برخی سیستم‌ها از سنسورهای طبقه یا مگنت‌های موقعیت نیز استفاده می‌شود تا دقت توقف افزایش یابد. این اطلاعات برای اجرای فرآیند تراز طبقه یا Leveling حیاتی است. اگر سیستم موقعیت‌یابی به‌درستی عمل نکند، توقف دقیق انجام نمی‌شود و اختلاف سطح بین کابین و طبقه ایجاد می‌گردد که می‌تواند خطرآفرین باشد.

علاوه بر این، در برخی ساختمان‌های پیشرفته، تابلو فرمان قابلیت اتصال به سیستم مدیریت ساختمان یا BMS را نیز دارد. این ارتباط امکان مانیتورینگ وضعیت آسانسور، ثبت خطاها و تحلیل عملکرد را فراهم می‌کند و برای مدیریت فنی ساختمان‌های بزرگ اهمیت زیادی دارد.

در مجموع، سیستم‌های ارتباطی و موقعیت‌یابی، چشم و گوش تابلو فرمان هستند. بدون دریافت دقیق داده‌های موقعیت و انتقال پایدار اطلاعات، کنترل نرم و ایمن حرکت امکان‌پذیر نخواهد بود.

مشخصات فنی تابلو فرمان آسانسور

بررسی مشخصات فنی تابلو فرمان آسانسور برای انتخاب صحیح و تطبیق آن با نیاز ساختمان ضروری است. هر تابلو فرمان بر اساس ظرفیت موتور، تعداد توقف، نوع کاربری ساختمان و استانداردهای ایمنی طراحی می‌شود. آشنایی با این مشخصات به کارفرما و نصاب کمک می‌کند تا از انتخاب سیستم نامتناسب جلوگیری شود.

در ادامه، مهم‌ترین پارامترهای فنی را به‌صورت دقیق بررسی می‌کنیم.

ولتاژ و جریان کاری

تابلو فرمان‌های آسانسور معمولاً برای کار با برق سه‌فاز ۳۸۰ ولت طراحی می‌شوند. مدار قدرت که موتور و درایو را تغذیه می‌کند، باید توانایی تحمل جریان متناسب با ظرفیت موتور را داشته باشد. بسته به توان موتور، جریان نامی می‌تواند متغیر باشد و انتخاب اشتباه در این بخش می‌تواند باعث گرم‌شدن بیش از حد یا کاهش عمر تجهیزات شود.

در مدار فرمان، ولتاژهای پایین‌تر مانند ۲۴ ولت یا ۱۲ ولت برای تغذیه بردهای الکترونیکی و سنسورها استفاده می‌شود. تثبیت و ایمن بودن این ولتاژها اهمیت زیادی دارد، زیرا کوچک‌ترین نوسان می‌تواند باعث اختلال در عملکرد کنترلر شود.

استانداردهای ایمنی و کیفیت ساخت

تابلو فرمان آسانسور به‌عنوان قلب سیستم کنترلی، باید مطابق با استانداردهای ملی و بین‌المللی طراحی و تولید شود. رعایت این استانداردها تضمین می‌کند که سیستم در شرایط عادی و اضطراری عملکرد ایمن، پایدار و قابل پیش‌بینی داشته باشد.

در سطح بین‌المللی، استانداردهایی مانند EN 81 در حوزه ایمنی آسانسورهای کششی و هیدرولیک تعریف شده‌اند که الزامات مربوط به مدارهای ایمنی، توقف اضطراری، کنترل حرکت و حفاظت در برابر خطا را مشخص می‌کنند. تابلو فرمانی که مطابق این استاندارد طراحی شود، باید دارای مدار ایمنی مستقل، نظارت بر عملکرد ترمز، کنترل قفل درب‌ها و سیستم‌های قطع اضطراری باشد.

در برخی پروژه‌های صنعتی یا صادراتی، استانداردهایی مانند UL و NEMA نیز اهمیت پیدا می‌کنند. این استانداردها بیشتر به ایمنی الکتریکی، کیفیت قطعات و نحوه طراحی تابلو برق مربوط هستند. رعایت این الزامات باعث افزایش سطح اطمینان و دوام سیستم می‌شود.

کیفیت ساخت بدنه تابلو نیز اهمیت زیادی دارد. معمولاً بدنه از ورق فولادی با پوشش رنگ الکترواستاتیک ساخته می‌شود تا در برابر خوردگی، رطوبت و ضربه مقاوم باشد. در برخی مدل‌ها درجه حفاظت بدنه با شاخص IP مشخص می‌شود که میزان مقاومت در برابر گردوغبار و نفوذ رطوبت را نشان می‌دهد.

کیفیت سیم‌کشی داخلی، نوع ترمینال‌ها، استفاده از کابل‌های نسوز و استاندارد بودن اتصالات نیز بخش مهمی از کیفیت ساخت محسوب می‌شود. طراحی منظم و استاندارد داخل تابلو علاوه بر افزایش ایمنی، فرآیند سرویس و عیب‌یابی را نیز ساده‌تر می‌کند.

در مجموع، رعایت استانداردهای ایمنی و کیفیت ساخت نه‌تنها برای اخذ تأییدیه‌های قانونی ضروری است، بلکه نقش مستقیم در کاهش خرابی، افزایش طول عمر و حفظ ایمنی کاربران دارد.

ظرفیت پشتیبانی تعداد طبقات و توان موتور

یکی از مهم‌ترین مشخصات فنی تابلو فرمان آسانسور، ظرفیت پشتیبانی آن از نظر تعداد توقف و توان موتور است. هر تابلو فرمان بر اساس طراحی سخت‌افزاری و نرم‌افزاری خود، می‌تواند تعداد مشخصی ورودی و خروجی را مدیریت کند. این موضوع تعیین می‌کند که سیستم تا چه تعداد طبقه را می‌تواند پوشش دهد و چه موتوری را پشتیبانی می‌کند.

در ساختمان‌های کم‌ارتفاع با تعداد توقف محدود، تابلوهای ساده‌تر پاسخگو هستند. اما در برج‌های مسکونی، اداری یا تجاری که تعداد طبقات بالا و حجم تردد زیاد است، تابلو فرمان باید از بردهای توسعه یا ماژول‌های اضافی برخوردار باشد تا بتواند فرمان‌های بیشتری را پردازش کند. طراحی نامتناسب در این بخش ممکن است در آینده امکان توسعه سیستم را محدود کند.

از نظر توان موتور، تابلو فرمان باید کاملاً با ظرفیت موتور کششی یا هیدرولیک هماهنگ باشد. موتورهای با توان بالاتر نیازمند تجهیزات قدرت قوی‌تر، درایو مناسب و کنتاکتورهایی با ظرفیت جریان بیشتر هستند. اگر تابلو فرمان برای موتور با توان پایین‌تر طراحی شده باشد، در صورت اتصال به موتور قوی‌تر دچار افزایش حرارت، افت راندمان یا حتی آسیب جدی خواهد شد.

همچنین نوع کاربری ساختمان در انتخاب ظرفیت اهمیت دارد. در ساختمان‌های پرتردد مانند مجتمع‌های تجاری یا بیمارستان‌ها، تابلو فرمان باید توان تحمل سیکل‌های حرکتی مکرر را داشته باشد. این موضوع علاوه بر توان موتور، به کیفیت قطعات داخلی و طراحی مدار قدرت نیز وابسته است.

در پروژه‌های حرفه‌ای، پیش از انتخاب تابلو فرمان، محاسبات دقیق شامل وزن کابین، ظرفیت نفرات، ارتفاع چاه، سرعت نامی و توان موتور انجام می‌شود. سپس تابلو فرمانی انتخاب می‌شود که نه‌تنها پاسخگوی نیاز فعلی باشد، بلکه در صورت افزایش بار ترافیکی ساختمان نیز عملکرد پایدار داشته باشد.

به طور خلاصه، ظرفیت پشتیبانی تعداد طبقات و توان موتور از پارامترهای کلیدی در انتخاب تابلو فرمان هستند و هرگونه عدم تطابق در این بخش می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

بهترین تابلو فرمان آسانسور چه ویژگی‌هایی دارد؟

وقتی کاربری عبارت «بهترین تابلو فرمان آسانسور» را جستجو می‌کند، در واقع به دنبال ترکیبی از کیفیت، ایمنی، دوام و عملکرد نرم است. بهترین تابلو فرمان الزاماً گران‌ترین مدل بازار نیست، بلکه سیستمی است که متناسب با نیاز ساختمان انتخاب شده و از نظر فنی استانداردهای لازم را پوشش می‌دهد.

یکی از مهم‌ترین ویژگی‌های یک تابلو فرمان ایده‌آل، حرکت نرم و بدون لرزش است. این موضوع نشان‌دهنده هماهنگی صحیح بین کنترلر، درایو و موتور است. اگر منحنی‌های شتاب و کاهش سرعت به‌درستی تنظیم شده باشند، کابین بدون ضربه شروع به حرکت می‌کند و در تراز طبقه با دقت بالا متوقف می‌شود. این ویژگی علاوه بر افزایش راحتی کاربران، موجب کاهش استهلاک قطعات مکانیکی نیز می‌شود.

مصرف انرژی بهینه از دیگر شاخص‌های مهم است. تابلو فرمانی که مجهز به درایو پیشرفته باشد، جریان ورودی به موتور را مدیریت کرده و از اتلاف انرژی جلوگیری می‌کند. در ساختمان‌های پرتردد، همین تفاوت در راندمان می‌تواند در بلندمدت تأثیر اقتصادی قابل توجهی داشته باشد.

قابلیت تنظیم نرم‌افزاری نیز اهمیت بالایی دارد. بهترین تابلو فرمان باید امکان تنظیم پارامترهایی مانند شتاب، سرعت، زمان باز ماندن درب، اولویت‌دهی به درخواست‌ها و مدیریت ترافیک را فراهم کند. این انعطاف‌پذیری باعث می‌شود سیستم دقیقاً مطابق شرایط ساختمان تنظیم شود و در آینده نیز قابل بهینه‌سازی باشد.

سیستم عیب‌یابی پیشرفته یکی دیگر از معیارهای کیفیت است. تابلو فرمان‌های حرفه‌ای دارای نمایشگر خطا و ثبت تاریخچه عملکرد هستند. این قابلیت باعث می‌شود در صورت بروز مشکل، فرآیند تعمیر سریع‌تر انجام شود و از توقف طولانی‌مدت آسانسور جلوگیری گردد.

کیفیت قطعات داخلی مانند برد اصلی، درایو، کنتاکتورها و تجهیزات حفاظتی نیز نقش تعیین‌کننده دارد. استفاده از برندهای معتبر صنعتی باعث افزایش طول عمر و کاهش احتمال خرابی می‌شود. علاوه بر این، طراحی منظم و استاندارد سیم‌کشی داخلی فرآیند سرویس و نگهداری را ساده‌تر می‌کند.

در نهایت، خدمات پس از فروش و پشتیبانی فنی اهمیت بسیار بالایی دارد. حتی بهترین سیستم‌ها نیز نیاز به سرویس دوره‌ای دارند. دسترسی به قطعات یدکی، پشتیبانی فنی و گارانتی معتبر از عوامل تعیین‌کننده در انتخاب یک تابلو فرمان مطمئن هستند.

به طور خلاصه، بهترین تابلو فرمان آسانسور سیستمی است که حرکت نرم، ایمنی کامل، مصرف انرژی پایین، قابلیت تنظیم دقیق و پشتیبانی مطمئن را همزمان ارائه دهد و متناسب با نیاز واقعی ساختمان انتخاب شده باشد.

تفاوت تابلو فرمان ایرانی و خارجی

مقایسه تابلو فرمان ایرانی و خارجی یکی از پرسش‌های رایج کارفرمایان و شرکت‌های نصب آسانسور است. انتخاب بین این دو گزینه معمولاً بر اساس سه عامل اصلی انجام می‌شود: کیفیت قطعات، قیمت تمام‌شده و دسترسی به خدمات پس از فروش. بررسی دقیق این موارد کمک می‌کند تصمیم‌گیری منطقی و اقتصادی‌تری انجام شود.

از نظر کیفیت قطعات، بسیاری از برندهای خارجی سابقه طولانی در تولید سیستم‌های کنترل آسانسور دارند و از تکنولوژی‌های پیشرفته و استانداردهای بین‌المللی بهره می‌برند. در برخی مدل‌ها، کیفیت بردهای الکترونیکی، دقت پردازش و الگوریتم‌های کنترل حرکت در سطح بسیار بالایی قرار دارد. با این حال، در سال‌های اخیر برخی تولیدکنندگان داخلی نیز توانسته‌اند با استفاده از قطعات صنعتی معتبر و طراحی مهندسی‌شده، محصولاتی رقابتی عرضه کنند.

در حوزه قیمت، تابلو فرمان‌های خارجی معمولاً هزینه اولیه بالاتری دارند، زیرا شامل هزینه واردات، نوسانات ارزی و گمرک می‌شوند. در مقابل، مدل‌های ایرانی به دلیل تولید داخلی و دسترسی آسان‌تر به قطعات، قیمت مناسب‌تری دارند. در پروژه‌های اقتصادی یا مسکونی معمولی، این تفاوت قیمت می‌تواند عامل تعیین‌کننده باشد.

موضوع خدمات پس از فروش یکی از مهم‌ترین فاکتورهای مقایسه است. در صورت بروز خرابی، دسترسی سریع به قطعات یدکی و پشتیبانی فنی اهمیت زیادی دارد. در برخی موارد، تأمین قطعات تابلوهای خارجی ممکن است زمان‌بر یا پرهزینه باشد، در حالی که برای برندهای داخلی، دسترسی معمولاً سریع‌تر و ساده‌تر است. این موضوع در ساختمان‌های پرتردد که توقف آسانسور هزینه‌زا است، اهمیت ویژه‌ای دارد.

از نظر سازگاری با شرایط برق ایران، برخی تابلوهای خارجی که برای شبکه‌های برق پایدار طراحی شده‌اند، ممکن است در برابر نوسانات شدید یا افت ولتاژ حساس‌تر باشند. تولیدکنندگان داخلی معمولاً محصولات خود را متناسب با شرایط شبکه برق کشور طراحی می‌کنند و در برابر نوسانات مقاوم‌تر هستند.

در نهایت، انتخاب میان تابلو فرمان ایرانی و خارجی باید بر اساس نوع پروژه، سطح تردد، بودجه و اولویت‌های کارفرما انجام شود. در ساختمان‌های لوکس یا برج‌های مرتفع ممکن است استفاده از برندهای بین‌المللی با امکانات پیشرفته توجیه‌پذیر باشد، در حالی که در بسیاری از پروژه‌های مسکونی، تابلوهای ایرانی باکیفیت می‌توانند عملکردی کاملاً قابل قبول و اقتصادی ارائه دهند.

نقشه تابلو برق آسانسور چگونه است و چه بخش‌هایی دارد؟

نقشه تابلو برق آسانسور در واقع نمای شماتیک از مدارهای قدرت، فرمان و ایمنی است که نحوه اتصال قطعات داخلی تابلو را نشان می‌دهد. این نقشه برای نصب، عیب‌یابی و سرویس سیستم اهمیت حیاتی دارد، زیرا بدون درک صحیح از مسیر جریان برق و منطق کنترل، امکان اجرای استاندارد وجود ندارد.

به‌طور کلی نقشه تابلو فرمان به دو بخش اصلی تقسیم می‌شود: مدار قدرت و مدار فرمان. هر کدام از این بخش‌ها عملکرد و ساختار متفاوتی دارند و در کنار هم چرخه کامل حرکت آسانسور را شکل می‌دهند.

نقشه مدار قدرت

مدار قدرت مسئول انتقال انرژی الکتریکی به موتور، درایو و تجهیزات پرمصرف است. در این بخش، برق سه‌فاز از ورودی اصلی وارد تابلو می‌شود و پس از عبور از کلید اصلی، فیوزها و تجهیزات حفاظتی به کنتاکتورها و درایو هدایت می‌شود. از آنجا، جریان به موتور آسانسور منتقل می‌گردد.

در نقشه مدار قدرت، معمولاً مسیر اتصال کلید اصلی، کنترل فاز، فیوزهای قدرت، کنتاکتورهای اصلی، درایو و ترمز موتور به‌صورت دقیق مشخص شده است. ترتیب این اتصالات اهمیت بالایی دارد، زیرا کوچک‌ترین خطا در سیم‌کشی می‌تواند باعث آسیب به موتور یا اختلال در عملکرد شود.

طراحی اصولی مدار قدرت باید به‌گونه‌ای باشد که در صورت بروز اتصال کوتاه یا افزایش جریان، سیستم حفاظتی پیش از آسیب جدی وارد عمل شود. به همین دلیل محل قرارگیری فیوزها و کلیدهای حفاظتی در نقشه کاملاً مشخص است.

نقشه مدار فرمان و ایمنی

مدار فرمان بخش هوشمند تابلو فرمان آسانسور است که سیگنال‌های کنترلی، اطلاعات سنسورها و دستورات حرکتی را مدیریت می‌کند. برخلاف مدار قدرت که جریان‌های بالا را منتقل می‌کند، مدار فرمان با ولتاژهای پایین و سیگنال‌های کنترلی کار می‌کند و مستقیماً با برد اصلی در ارتباط است.

در نقشه مدار فرمان، مسیر اتصال شستی‌های کابین، شستی‌های طبقات، سنسورهای درب، سیستم اضافه‌بار، انکودر، کلید توقف اضطراری و مدارهای ایمنی مشخص می‌شود. تمامی این ورودی‌ها به کنترلر مرکزی متصل هستند و هرگونه تغییر وضعیت در آن‌ها بلافاصله توسط سیستم پردازش می‌شود.

بخش مهمی از مدار فرمان مربوط به مدار ایمنی یا Safety Circuit است. این مدار به‌صورت سری طراحی می‌شود تا اگر هر یک از تجهیزات ایمنی مانند قفل درب، پاراشوت، گاورنر یا کلید اضطراری فعال شود، مسیر مدار قطع گردد و آسانسور بلافاصله متوقف شود. در نقشه استاندارد، این مدار به‌صورت مجزا و مشخص رسم می‌شود تا از سایر بخش‌ها قابل تفکیک باشد.

یکی از نکات مهم در طراحی نقشه مدار فرمان، تفکیک صحیح مسیرهای سیگنال ضعیف از کابل‌های قدرت است. در صورت عدم رعایت این نکته، نویز الکتریکی می‌تواند باعث اختلال در عملکرد برد کنترل شود. به همین دلیل در نقشه‌های حرفه‌ای، مسیرهای سیم‌کشی با رنگ‌بندی و کدگذاری مشخص می‌شوند.

در سیستم‌های دیجیتال مدرن، بخشی از ارتباطات فرمان از طریق شبکه‌های داده انجام می‌شود. در این حالت، نقشه شامل مسیر خطوط ارتباطی مانند CAN Bus یا RS485 نیز خواهد بود که بین برد اصلی، پنل کابین و سایر ماژول‌ها ارتباط برقرار می‌کنند.

در مجموع، نقشه مدار فرمان و ایمنی نشان‌دهنده منطق کنترلی آسانسور است و بدون درک دقیق آن، نصب یا عیب‌یابی اصولی امکان‌پذیر نخواهد بود.

نکات مهم در اجرای استاندارد تابلو فرمان آسانسور

اجرای صحیح تابلو فرمان آسانسور به اندازه انتخاب تجهیزات باکیفیت اهمیت دارد. حتی بهترین تابلو فرمان اگر به‌صورت اصولی نصب و سیم‌کشی نشود، نمی‌تواند عملکرد ایمن و پایدار ارائه دهد. رعایت نکات اجرایی استاندارد باعث افزایش عمر سیستم، کاهش خطا و تسهیل سرویس‌های دوره‌ای می‌شود.

یکی از مهم‌ترین اصول در اجرای تابلو فرمان، انتخاب محل نصب مناسب است. در آسانسورهای دارای موتورخانه، تابلو باید در محیطی خشک، دارای تهویه مناسب و دور از رطوبت نصب شود. گرمای بیش از حد می‌تواند عمر قطعات الکترونیکی و درایو را کاهش دهد، بنابراین گردش هوای کافی در اطراف تابلو ضروری است.

اتصال صحیح سیستم ارت از دیگر الزامات اساسی است. تمامی قطعات فلزی تابلو، بدنه، درایو و موتور باید به سیستم ارت استاندارد ساختمان متصل باشند. این موضوع نه‌تنها از خطر برق‌گرفتگی جلوگیری می‌کند، بلکه در کاهش نویز الکتریکی و حفاظت از بردهای حساس نیز مؤثر است.

چیدمان منظم کابل‌ها داخل تابلو اهمیت زیادی دارد. کابل‌های قدرت و فرمان باید از یکدیگر جدا باشند تا تداخل الکترومغناطیسی ایجاد نشود. استفاده از داکت‌های مجزا و شماره‌گذاری دقیق سیم‌ها فرآیند عیب‌یابی آینده را ساده‌تر می‌کند. در پروژه‌های حرفه‌ای، سیم‌کشی منظم یکی از شاخص‌های کیفیت اجرا محسوب می‌شود.

تنظیم صحیح پارامترهای نرم‌افزاری پس از نصب نیز مرحله‌ای حیاتی است. شتاب، سرعت، زمان باز ماندن درب و تنظیمات ایمنی باید متناسب با ظرفیت موتور و مشخصات ساختمان برنامه‌ریزی شوند. اجرای تست‌های اولیه شامل تست حرکت بدون بار، تست بار کامل و بررسی عملکرد مدار ایمنی از مراحل ضروری تحویل پروژه است.

در نهایت، مستندسازی نقشه‌ها و تنظیمات انجام‌شده باید به‌صورت کامل ثبت شود. این اطلاعات در سرویس‌های دوره‌ای و تعمیرات آینده بسیار کاربردی خواهند بود.

اجرای استاندارد تابلو فرمان، تضمین‌کننده عملکرد ایمن، حرکت نرم و کاهش هزینه‌های نگهداری در طول زمان است.

قیمت تابلو فرمان آسانسور چقدر است و چه عواملی بر آن تأثیر دارد؟

قیمت تابلو فرمان آسانسور عدد ثابتی نیست و به مجموعه‌ای از عوامل فنی و اقتصادی وابسته است. بسیاری از خریداران تصور می‌کنند قیمت تنها به برند وابسته است، در حالی که مشخصات فنی، نوع سیستم کنترل، ظرفیت موتور و حتی شرایط پروژه نیز نقش تعیین‌کننده دارند. انتخاب صرفاً بر اساس قیمت پایین می‌تواند در بلندمدت منجر به افزایش هزینه‌های تعمیر و مصرف انرژی شود.

یکی از مهم‌ترین عوامل تأثیرگذار بر قیمت، نوع تابلو فرمان است. تابلوهای دو سرعته معمولاً قیمت پایین‌تری نسبت به مدل‌های درایودار دارند، اما از نظر کیفیت حرکت و مصرف انرژی در سطح پایین‌تری قرار می‌گیرند. تابلوهای مجهز به درایو کنترل دور به دلیل فناوری پیشرفته‌تر، قیمت بالاتری دارند، اما در مقابل حرکت نرم‌تر، استهلاک کمتر و راندمان انرژی بالاتری ارائه می‌دهند.

توان موتور و تعداد طبقات نیز مستقیماً بر قیمت اثر می‌گذارد. هرچه ظرفیت موتور بالاتر باشد، تجهیزات قدرت قوی‌تری مورد نیاز است و این موضوع باعث افزایش هزینه می‌شود. همچنین در ساختمان‌هایی با تعداد توقف بیشتر، نیاز به بردهای توسعه و ماژول‌های اضافی وجود دارد که قیمت نهایی را افزایش می‌دهد.

کیفیت قطعات داخلی مانند برد اصلی، درایو، کنتاکتورها و تجهیزات حفاظتی از دیگر عوامل مهم است. استفاده از برندهای صنعتی معتبر باعث افزایش قیمت اولیه می‌شود، اما در مقابل طول عمر بیشتر و خرابی کمتر را تضمین می‌کند. در مقابل، تابلوهایی با قطعات بی‌کیفیت ممکن است در ابتدا ارزان‌تر باشند اما در آینده هزینه‌های بیشتری ایجاد کنند.

خدمات پس از فروش و گارانتی نیز در تعیین قیمت نقش دارند. شرکت‌هایی که پشتیبانی فنی، تأمین قطعات و گارانتی معتبر ارائه می‌دهند معمولاً قیمت بالاتری دارند، اما این موضوع در پروژه‌های بلندمدت ارزشمند است.

به‌طور کلی، قیمت تابلو فرمان آسانسور باید بر اساس یک تحلیل فنی و اقتصادی انتخاب شود. مناسب‌ترین گزینه سیستمی است که با نیاز واقعی ساختمان هم‌خوانی داشته باشد و در کنار قیمت منطقی، کیفیت و ایمنی را تضمین کند.

مشکلات رایج تابلو فرمان آسانسور و روش‌های عیب‌یابی

تابلو فرمان آسانسور به دلیل نقش مرکزی خود در سیستم کنترل، در صورت بروز اختلال می‌تواند باعث توقف کامل آسانسور شود. بسیاری از مشکلات عملکردی آسانسور در نهایت به برد کنترل، تجهیزات حفاظتی یا تنظیمات نرم‌افزاری تابلو مربوط می‌شود. شناخت خطاهای رایج و نحوه تحلیل آن‌ها به سرویس‌کار کمک می‌کند سریع‌تر مشکل را تشخیص داده و از توقف طولانی جلوگیری کند.

یکی از خطاهای متداول، بروز ارور مربوط به فاز برق است. اگر یکی از فازها قطع شود یا ترتیب فازها تغییر کند، کنترل فاز وارد عمل شده و اجازه حرکت صادر نمی‌کند. در چنین شرایطی باید ابتدا وضعیت برق ورودی بررسی شود و از سلامت کابل‌ها و اتصالات اطمینان حاصل گردد.

مشکل دیگر مربوط به اضافه‌بار کابین است. اگر سنسور وزن فعال شود، تابلو فرمان حرکت را متوقف می‌کند تا از آسیب به موتور جلوگیری شود. در این حالت معمولاً هشدار صوتی یا پیام خطا روی نمایشگر ظاهر می‌شود. بررسی تنظیمات سنسور و صحت عملکرد آن در این شرایط ضروری است.

توقف ناگهانی آسانسور در میانه مسیر نیز می‌تواند ناشی از فعال شدن مدار ایمنی باشد. باز نشدن کامل قفل درب، اختلال در سنسورهای چاه یا قطع شدن مدار Safety Circuit باعث توقف فوری سیستم می‌شود. در این موارد، بررسی پیوستگی مدار ایمنی و سلامت کلیدهای سری ایمنی اهمیت زیادی دارد.

خطاهای مربوط به درایو نیز از مشکلات رایج هستند. افزایش دما، نوسان ولتاژ یا تنظیمات نادرست پارامترها می‌تواند باعث ریست شدن درایو یا صدور کد خطا شود. مطالعه کد خطای نمایش‌داده‌شده و بررسی دفترچه فنی درایو، اولین گام در عیب‌یابی این بخش است.

در برخی موارد، اختلال در سیستم موقعیت‌یابی باعث توقف نادقیق در طبقه یا حرکت نامنظم می‌شود. خرابی انکودر یا سنسورهای طبقات می‌تواند داده‌های اشتباه به کنترلر ارسال کند و منجر به خطای تراز شود. بررسی اتصالات انکودر و کالیبراسیون سیستم در این شرایط ضروری است.

عیب‌یابی حرفه‌ای تابلو فرمان نیازمند مطالعه نقشه مدار، شناخت دقیق اجزا و استفاده از ابزارهای اندازه‌گیری مانند مولتی‌متر و دستگاه تست فاز است. هرگونه مداخله غیر تخصصی در این بخش می‌تواند باعث تشدید مشکل یا ایجاد خطر ایمنی شود.

به طور کلی، ثبت دقیق خطاها و انجام سرویس دوره‌ای منظم، بهترین روش برای پیشگیری از خرابی‌های جدی در تابلو فرمان آسانسور است.

نگهداری و سرویس دوره‌ای تابلو فرمان آسانسور

تابلو فرمان آسانسور اگرچه یک سیستم الکترونیکی نسبتاً پایدار است، اما برای حفظ عملکرد ایمن و جلوگیری از خرابی‌های ناگهانی نیازمند سرویس و بازدید منظم است. بسیاری از ایرادات جدی که منجر به توقف کامل آسانسور می‌شوند، در صورت انجام نگهداری اصولی قابل پیشگیری هستند.

یکی از مهم‌ترین اقدامات در سرویس دوره‌ای، بررسی وضعیت اتصالات الکتریکی است. با گذشت زمان و در اثر لرزش‌های مکانیکی، ممکن است برخی پیچ‌ها و ترمینال‌ها شل شوند. این موضوع می‌تواند باعث ایجاد جرقه، افزایش دما و حتی سوختگی تجهیزات شود. بازدید و محکم‌کاری دوره‌ای اتصالات، نقش مهمی در جلوگیری از این مشکلات دارد.

تمیزکاری داخل تابلو نیز اهمیت زیادی دارد. تجمع گردوغبار روی بردها و قطعات قدرت می‌تواند باعث افزایش حرارت و کاهش راندمان شود. استفاده از هوای فشرده برای پاک‌سازی بردها و اطمینان از عملکرد مناسب فن‌ها و سیستم تهویه، از اقدامات ضروری در بازدیدهای دوره‌ای است.

بررسی سلامت درایو و کنترل دمای آن نیز بخش مهمی از نگهداری است. درایوها در صورت افزایش بیش از حد دما ممکن است وارد حالت خطا شوند. اطمینان از گردش هوای مناسب و تمیز بودن فیلترها به افزایش عمر این قطعه کمک می‌کند.

سیستم‌های ایمنی باید به‌صورت دوره‌ای تست شوند. مدار ایمنی، کلید توقف اضطراری، قفل درب‌ها و سنسورهای چاه باید در بازه‌های مشخص بررسی شوند تا در صورت نیاز به تعمیر یا تعویض، پیش از بروز حادثه اقدام شود.

بازبینی تنظیمات نرم‌افزاری نیز اهمیت دارد. در برخی ساختمان‌ها با گذشت زمان الگوی تردد تغییر می‌کند و ممکن است نیاز به تنظیم مجدد پارامترهای شتاب یا زمان باز ماندن درب وجود داشته باشد. به‌روزرسانی تنظیمات می‌تواند عملکرد سیستم را بهینه‌تر کند.

در نهایت، ثبت گزارش‌های سرویس و نگهداری در یک پرونده فنی برای هر آسانسور توصیه می‌شود. این مستندسازی کمک می‌کند روند تغییرات و ایرادات احتمالی قابل پیگیری باشد و در آینده تصمیم‌گیری دقیق‌تری انجام شود.

نگهداری منظم تابلو فرمان نه‌تنها باعث افزایش طول عمر سیستم می‌شود، بلکه از توقف‌های ناگهانی و هزینه‌های سنگین تعمیر جلوگیری می‌کند.

سوالات متداول درباره تابلو فرمان آسانسور

آیا امکان خرید عمده تابلو فرمان آسانسور وجود دارد؟

بله، بسیاری از شرکت‌های تولیدکننده و تأمین‌کننده امکان فروش عمده تابلو فرمان را برای پروژه‌های ساختمانی، شرکت‌های نصب آسانسور و پیمانکاران فراهم می‌کنند. در خرید عمده معمولاً شرایط قیمت مناسب‌تر، تخفیف پروژه‌ای و خدمات پشتیبانی ویژه ارائه می‌شود. در پروژه‌های انبوه‌سازی، انتخاب تأمین‌کننده‌ای که بتواند تأمین پایدار قطعات و خدمات فنی ارائه دهد اهمیت زیادی دارد.

بهترین نوع تابلو فرمان برای ساختمان مسکونی چیست؟

برای ساختمان‌های مسکونی معمولی، تابلو فرمان درایودار انتخاب استاندارد و توصیه‌شده است. این نوع تابلو حرکت نرم، مصرف انرژی پایین و استهلاک کمتر را فراهم می‌کند. در ساختمان‌های کم‌ارتفاع با تردد محدود ممکن است سیستم‌های ساده‌تر نیز پاسخگو باشند، اما در بیشتر پروژه‌های جدید استفاده از تابلوهای مجهز به درایو کنترل دور منطقی‌تر است.

تفاوت تابلو فرمان درایودار با دو سرعته چیست؟

تابلو فرمان دو سرعته تغییر سرعت را به‌صورت پله‌ای انجام می‌دهد و معمولاً با لرزش در شروع و توقف همراه است. در مقابل، تابلو فرمان درایودار با تنظیم تدریجی ولتاژ و فرکانس موتور، حرکت کاملاً نرم و کنترل‌شده ایجاد می‌کند. همچنین مصرف انرژی در مدل‌های درایودار کمتر است و عمر قطعات مکانیکی افزایش می‌یابد.

آیا تابلو فرمان آسانسور قابل ارتقا است؟

در برخی مدل‌های دیجیتال امکان ارتقای نرم‌افزاری یا افزودن ماژول‌های توسعه برای افزایش تعداد طبقات وجود دارد. با این حال، ارتقا به ظرفیت بالاتر از توان طراحی اولیه تابلو معمولاً نیازمند تعویض بخشی از تجهیزات قدرت است. بنابراین بهتر است در زمان خرید، ظرفیت مورد نیاز آینده نیز در نظر گرفته شود.

طول عمر تابلو فرمان آسانسور چقدر است؟

در صورت استفاده از قطعات باکیفیت و انجام سرویس دوره‌ای منظم، تابلو فرمان می‌تواند بیش از ده سال عملکرد پایدار داشته باشد. عواملی مانند کیفیت برق ورودی، شرایط محیطی موتورخانه و نحوه نگهداری تأثیر مستقیم بر طول عمر این سیستم دارند.

تابلو فرمان در آسانسور بدون موتورخانه کجا نصب می‌شود؟

در آسانسورهای بدون موتورخانه، تابلو فرمان معمولاً داخل چاه آسانسور و در یک باکس محافظتی مخصوص نصب می‌شود. محل نصب باید به‌گونه‌ای انتخاب شود که دسترسی سرویس‌کار حفظ شده و در عین حال از رطوبت و گردوغبار محافظت گردد.

در صورتی که قصد خریدتابلو فرمان آسانسور با کیفیت تضمین‌شده و قیمت رقابتی را دارید، زاگرس لیفت به عنوان یکی از تأمین‌کنندگان تخصصی قطعات آسانسور در تهران، امکان ارائه انواع تابلو فرمان درایودار، دیجیتال و هیدرولیک را متناسب با ظرفیت پروژه شما فراهم کرده است. این مجموعه با تأمین محصولات استاندارد، استفاده از قطعات صنعتی معتبر و ارائه مشاوره فنی پیش از خرید، به کارفرمایان و شرکت‌های نصب آسانسور کمک می‌کند انتخابی دقیق و متناسب با نیاز ساختمان داشته باشند. ارسال سریع به تهران و سراسر ایران، پشتیبانی فنی و امکان خرید عمده برای پروژه‌های ساختمانی از مزایای همکاری با زاگرس لیفت محسوب می‌شود.

جمع‌بندی نهایی

تابلو فرمان آسانسور مرکز کنترل و مدیریت کل سیستم است و کیفیت آن نقش تعیین‌کننده‌ای در ایمنی، نرمی حرکت و مصرف انرژی دارد. انتخاب صحیح این تجهیز باید بر اساس نوع ساختمان، ظرفیت موتور، تعداد طبقات و سطح تردد انجام شود. استفاده از قطعات استاندارد، نصب اصولی و انجام سرویس‌های دوره‌ای، سه عامل کلیدی در تضمین عملکرد پایدار و ایمن تابلو فرمان هستند.

منابع

استانداردهای ایمنی آسانسور (اروپا)
EN ۸۱ – Safety rules for the construction and installation of lifts
https://standards.iteh.ai/catalog/standards/cen

استاندارد ملی ایران آسانسور (اقتباس از EN81)
سازمان ملی استاندارد ایران – کمیته آسانسور
https://www.inso.gov.ir

استاندارد UL برای تابلوهای برق صنعتی
UL 508A – Industrial Control Panels
https://www.ul.com/resources/ul-508a-industrial-control-panels

استاندارد NEMA برای تجهیزات الکتریکی
NEMA Standards Publication
https://www.nema.org/standards

مستندات فنی درایوهای VVVF (زیمنس)
Siemens Drive Technology Documentation
https://support.industry.siemens.com

مستندات فنی درایوهای آسانسور (Schneider Electric)
Schneider Electric Elevator Drives
https://www.se.com

راهنمای سیستم‌های کنترل حرکت صنعتی
Motion Control Fundamentals – Rockwell Automation
https://www.rockwellautomation.com

پروتکل ارتباطی صنعتی CAN Bus
CAN in Automation (CiA)
https://www.can-cia.org

پروتکل ارتباطی RS۴۸۵
TIA/EIA-۴۸۵ Standard Overview
https://www.tiaonline.org
